足場レンタル商品ハングユニット-Rのご紹介

昇降階段システム ハングユニット-R

昇降階段システム ハングユニット-R

土木現場など様々な現場で、昇降高に合わせて設置することが出来る仮設昇降階段です。また、仮設昇降階段自体は、吊り型昇降階段システムとしても活躍し、場所を選ばず設置できることが特徴の一つです。コンパクト設計の仮設昇降階段システムハングユニット-Rは、組立・解体がラクラク。軽量・コンパクト化により、小スペースでの階段による昇降を可能にした仮設昇降階段ユニットです。

ハングユニット-Rは、軽量・コンパクト化により省スペースでの階段による昇降を可能にしました、またコンパクトな部材構成によって組立・解体がラクラクです。


国土交通省 新技術情報提供システム(NETIS)No.KT-170045

斜面ノリダーの特長

コンパクト設計 昇降階段のサイズは、(D)2,134mm×(W)1,219mm×(H)1,350mm/(基本ユニット)と省スペースで仮設階段の設置、計画が可能になります。設置範囲の狭い、土木現場など場所を選ばずに設置することが出来る、昇降階段です。

人力による組立可 仮設昇降階段の部材構成のコンパクト化を行うことによって、人力による組立・解体も可能です。コンパクトな設計により、各部材を軽量化!昇降階段のスピーディーな組立、解体を実現!また昇降階段の各パーツを軽量化することによって持ち運びも容易。場所を選ばず設置できます。

昇降階段の設置可能場所 昇降階段昇降階段の上下に自在に増設が可能です。また、高さ1,350mm毎での自在な乗込口を設定可能なため、昇降階段をレンタルする際、細かな調整をすることが出来ます。



高い段数が可能 メインビーム材の使用により最大10段の吊下げ・自立仕様が可能です。またメインビームの追加及び補助ビームの使用により10段以上の設定も可能とする事が出来ます。(許容荷重19.6kN / 2枚組)※補助ビーム材の使用により、昇降階段を10段以上の設置も可能です。

その他 昇降階段の上下への階段増設が自由自在です。また、弊社のレンタル商品のラク2タラップ自在傾斜階段との相性も抜群。昇降階段の吊固定方法は挟締金具のみで設置可能です。また、控えを設置することによって昇降階段自体は自立使用の設置も可能。

レンタル商品のラクラクタワーにおけるpdfの図
ハングユニット-Rを詳しく見る

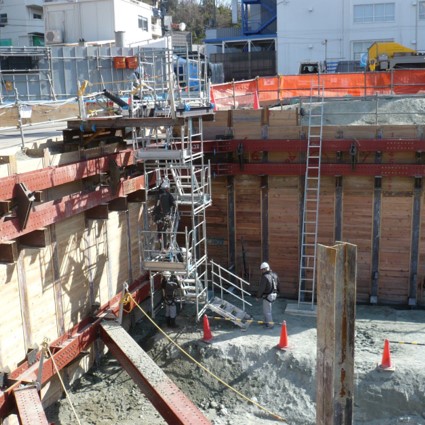

ハングユニット-Rの現場施工例

ハングユニット-Rの現場施工例1
ハングユニット-Rの現場施工例2
ハングユニット-Rの現場施工例3
ハングユニット-Rの現場施工例4
ハングユニット-Rの現場施工例5
ハングユニット-Rの現場施工例6
ハングユニット-Rの現場施工例7
ハングユニット-Rの現場施工例8
ハングユニット-Rの現場施工例9

ハングユニット-Rの現場施工例10
ハングユニット-Rの現場施工例11

発電現場での施工事例
発電現場での施工事例1
発電現場での施工事例2
発電現場の施工事例3
発電現場での施工事例4
発電現場での施工事例5
発電現場での施工事例6

レンタル商品のラクラクタワーにおけるpdfの図
ハングユニット-Rを詳しく見る


ハングユニット-Rの設置・増設手順

ハングユニット-Rの設置手順1
1.エンドフレーム設置
ハングユニット-Rの設置手順2
2.サイドビームの設置
ハングユニット-Rの設置手順3
3.エンドフレーム、コーナー行止め設置
ハングユニット-Rの設置手順4
4.階段手すりの設置

ハングユニット-Rの増設手順

ハングユニット-Rの増設手順
レンタル商品のラクラクタワーにおけるpdfの図
ハングユニット-Rを詳しく見る


ハングユニット-Rの製品仕様

ハングユニット-Rの製品仕様
製品名 ハングユニット-R
型式 HY-R
寸法 2,134mm×1,219mm×H1,350mm
製品重量 100kg(1ユニットあたり)
積載重量 1,000kg(総積載荷重) 200kg(1ユニット最大荷重)
メインビーム許容荷重 19600N(2,000kg)/2枚1セット
吊下段数 10段(13.5m=10段×@1.35m)
積上段数 10段(ベース材にメインビーム使用)

ハングユニット-Rの展開図と部品名称

ハングユニット-Rの展開図と部品名称
①:ベースフレーム 12.75kg
②:ヘッドフレーム 11.20kg
③:エンドフレーム 9.00kg
④:サイドフレーム 4.10kg
⑤:サイドビーム 8.55kg
⑥:アルミ階段 9.50kg
⑦:階段手すり 5.75kg
⑧:布板:NBK1205F 10.75kg
⑨:幅木:RV12F 4.35kg
⑩:コーナー行止め 5.50kg
⑪:メインビーム 16.75kg
⑫:吊り金具 2.50kg
⑬:開口手すりA 7.20kg
⑭:開口手すりB 6.75k
⑮:補助ビーム材 オプション品
